NSL21916：汽车级16通道高边LED线性恒流驱动

NSL21916是一款16通道、每通道100mA电流输出能力的High-Side架构汽车级LED驱动器。该器件支持灵活的2位全局、6位独立电流设置，并支持灵活的12-bit PWM调光。NSL21916支持创新型Supply Thermal Sharing技术，有助于降低驱动IC温升，提高驱动电流能力。NSL21916支持LED开路、对地短路和单 LED 短路等诊断特性。当系统中MCU连接断开时，该器件内置的可配置看门狗可以自动设置故障安全状态。配合其内部的可编程EEPROM，NSL21916可针对不同应用灵活设置故障安全状态。

数据手册
样品申请与购买
产品特性
应用场景
功能框图

产品特性

• 满足AEC-Q100 Grade1 车规要求

• 16通道高精度电流源

• 每通道100mA输出电流能力

• 12-bit 独立PWM调光

• 支持Phase shift PWM调光

• 低Dropout电压 600mV max. at 50mA

• 基于VS Supply Shunt电阻的创新性热共享特性

• 基于UART协议的通讯接口，支持最高2Mbps通讯速率

• 可配置LED开路和LED短路检测阈值

• 完整诊断和保护功能

• 内置EEPROM，满足Fail Safe安全需求

• 提供功能安全ASIL-B版本

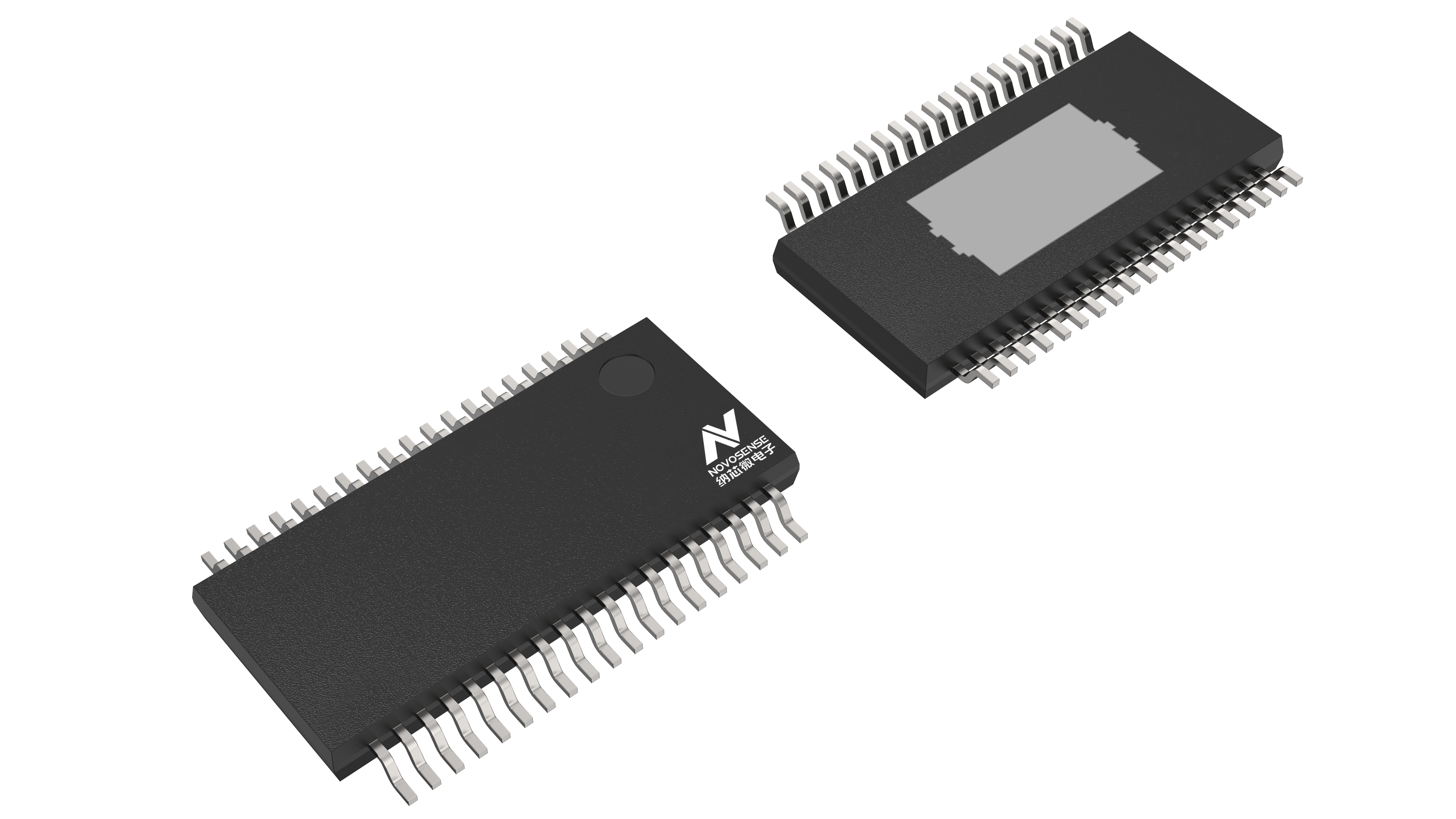

• HTSSOP38封装

应用场景

• 车尾灯

• 车外照明

• 其他车身照明

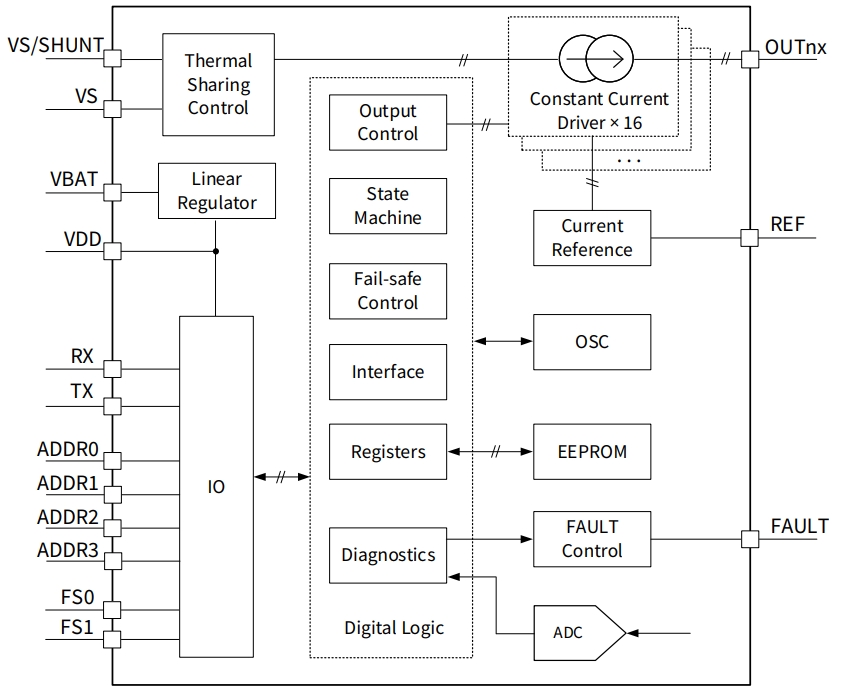

功能框图

NSL21916 应用框图.png
