低边驱动

产品中心

车规级非隔离双路低边驱动器

NSD1026V是双通道、高速栅极驱动器，适用于驱动Si MOSFET、IGBT、GaN和SiC功率器件。它能够提供5A的拉电流和灌电流来驱动各类负载，并且具备快速的上升和下降时间。NSD1026V输入引脚和使能引脚均支持最低-10V输入，增加了芯片的鲁棒性。内部电路提供欠压锁定（UVLO）功能，并且输入引脚的高低阈值之间的迟滞功能提供了出色的抗扰性。NSD1026V的两个通道具有极小的传输延时延迟匹配，可以用于需要并联使用的场景。

样品申请与购买

产品特性

应用场景

功能框图

产品特性

• 电源电压范围：4.6至26V (最大耐压30V)

• 拉/灌驱动电流：5A（峰值）

• 每个通道输出都有独立使能引脚

• 输入、使能引脚支持负压低至-10V

• CMOS/TTL兼容逻辑输入

• 输出引脚支持5A反向灌电流，无需额外保护电路

• 工作温度范围：-40℃~125℃

应用场景

• 电源系统

• 工业电机、变频

• 光伏、储能

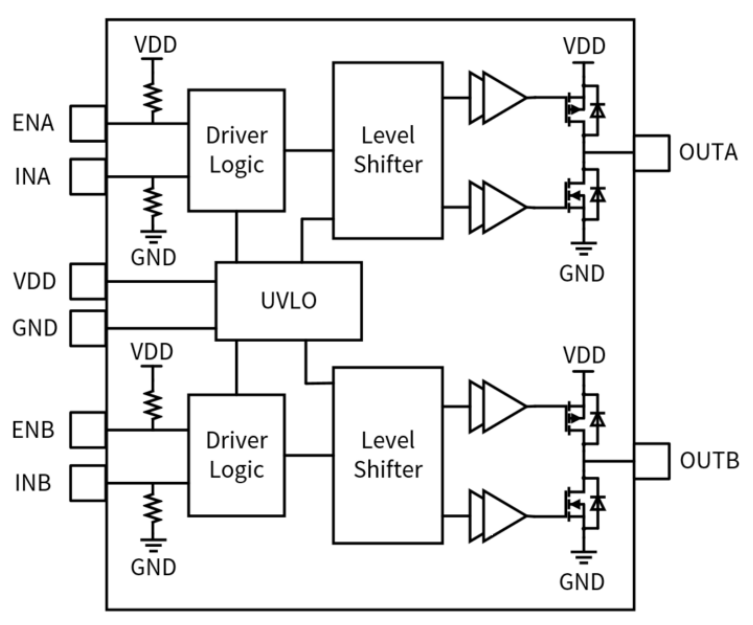

功能框图

相关资源

技术文档

类别

名称

类别：

应用笔记

名称：

栅极驱动IC最大开关频率估算
